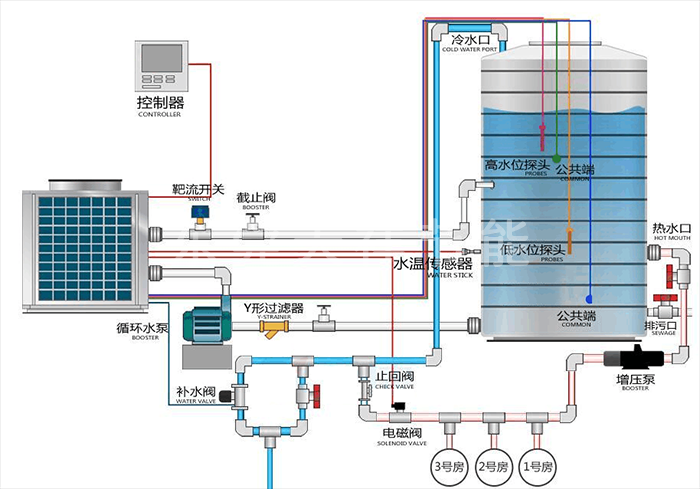

空氣源熱泵熱水系統包括空氣源熱泵機組，蓄熱水箱、水泵、管路等組成，熱水通系統循環來加熱蓄熱水箱中的水，然后從蓄熱水箱供應至用戶。空氣源熱泵系統可以單獨產生熱水，也可與太陽能系統組合使用。
空氣能熱泵熱水系統安裝之前,要熟悉工程設計圖紙,進行現場檢測電源、電壓及線路情況,在進行管路配件進行配件預算。
空氣能熱泵熱水系統安裝其體步驟如下：
一、空氣能主機及水箱定位:根據工程設計好的方案和圖紙,進行水箱和主機定位在預先做好基礎設施上(根據主機和水箱定位選擇知識進行);
二、根據設計圖進行環循管配件步驟連接(連接時應嚴格按水管安裝(熱熔)方法進行作業;
三、循環泵應固定連接口,禁止漏水;
四、補水系統
1根據安裝圖,將PVC管或PPR管配件,從用戶冷水口步驟安裝到水箱補水口上;
2.根據安裝水管要求進行連接。
五、熱水工程回水系統
根據安裝圖將用戶預留好回水管與附件進行步驟連接到水箱。
六、電控系統安裝
1.將電控箱定位并進行固定;
2.配線:根據電工安全作業及操作方法進行配線。
(1)電箱到主機:電源線(3條火線、1條零線、1條地線)到主機;
(2)電箱到循環泵:增壓泵,補水電磁閥(補水泵)回水電磁閥,增壓泵,各布火線、零線、地線1條,并作好標記;
(3)電箱到水箱放三條水位線;
(4)電箱到主機:放循環泵,電加熱回水,放水補火線零線各1組;
(5)主機到回水開關方兩條信號線;
(6)電箱到水箱方三條電熱管電線及一條地線(注:根據電加熱管數量而定);
七、空氣能熱泵熱水系統配管根據配管知識和要求配管
1.將配好的線進行依次穿管;
2.將水溫、回水探頭進行分別穿管并放到指定位置;
3.將手操板連線單獨配管到電控箱。
八、接線:將配好的電線,根據電路圖,按電工作業要求進行連接;
九、將線管和水管進行固定,接線管和水管按安裝要求進行固定;
十、水管進行保溫并包上包扎帶;
十一、將電磁閥及水泵進行防水(裝雨棚);
十二、空氣能熱泵熱水系統機組通電試機
(1)將電箱通電,補水閥門打開,補水到水箱;
(2)將循環泵排氣螺絲打開進行排空;
(3)將主機通電進行試機;
(4)檢查機組的各部件安裝連接是否松動,有無漏水;
(5)檢查電控系統手操板有無不靈;
(6)檢查主機運行電壓、電流,水流量,進水的溫差;
(7)檢查水溫升溫是否正常(在正常范圍內);
(8)填寫調試記錄單,填寫保修卡安裝卡。
十三、安裝工具整理及清理現場衛生
將安裝工具整理好,不要有遺留;清掃現場垃圾,廢品進行清理,清掃。
